  • Royal toto(로얄토토) RUE200 벽매립형 소변감지센서 전기식
    메인PCB, 센서뭉치 2019. 4. 30. 11:40
    Royal toto 벽매립형 소변감지센서(전기식)
    부품만 별도로 구매가능

    벽매립타입 소변감지센서에 장착되는 소변기센서 부품 입니다.

    Royal toto 제품에 사용되는 소변기부품이며,

    매립소변기센서의 경우 제품특성상 부품을 부분적으로 교체하지 않는 이상

    전체교체는 불가한 경우가 많이 있습니다.

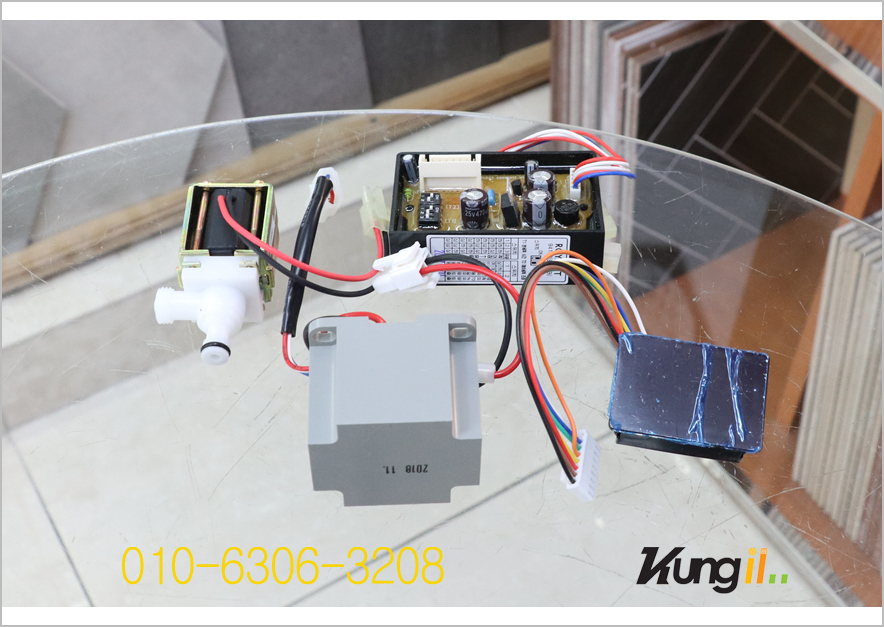

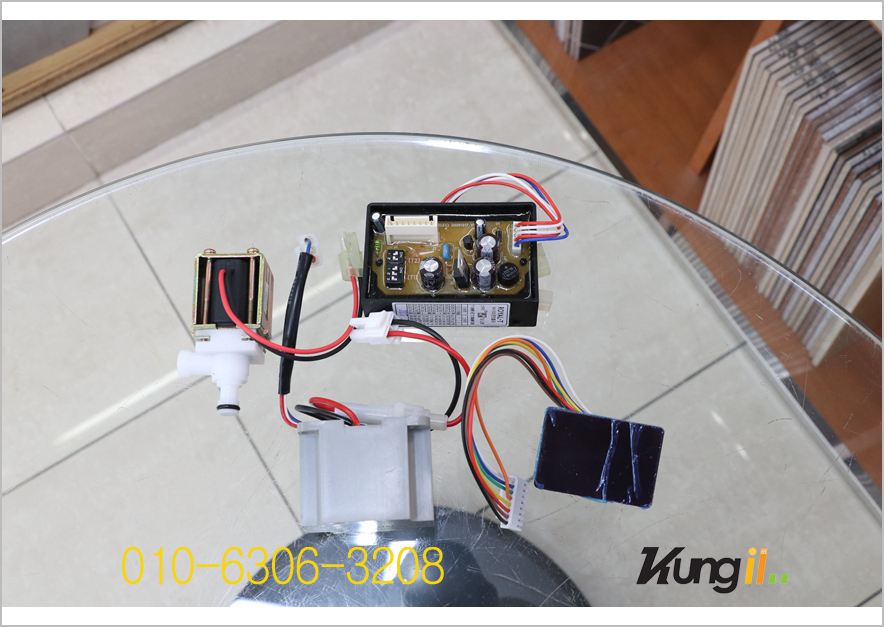

    로얄토토 RUE200 소변기부속 셋트

    이런부분이 있기 때문에 가급적 벽매립소변감지기를 선택하시는 경우엔 가급적 엔트리급이 아닌 네임밸류가 있는 급으로 사용하셔야 오랜시간이 지나도 부품수급이 잘되어 관리하기가 편리합니다.

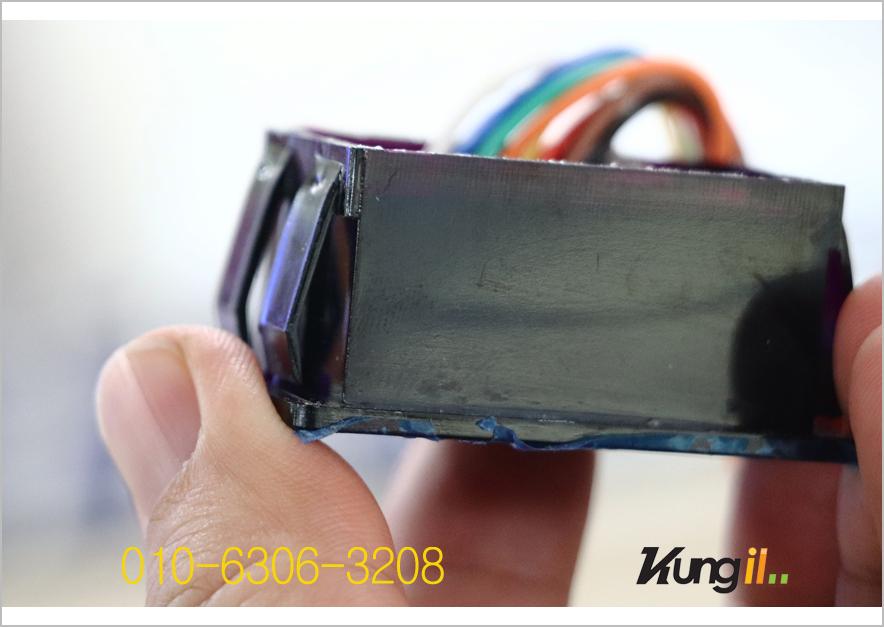

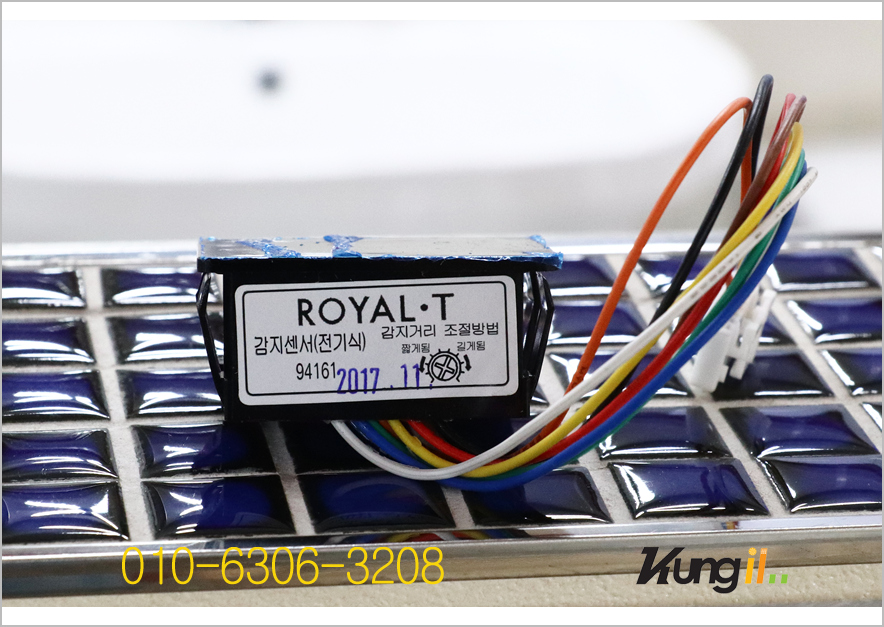

    소변기전면센서

    소변기사용자가 센서에 가까이 다가갔을 때 이를 감지하는 역할을 합니다.



    전면판넬에 끼워 넣게 되어 있으며,

    벽매립형타입의 센서는 대부분 스틸커버를 잡아당기셔서 부품을 교체하시면 되도록 제작 되어 있습니다.

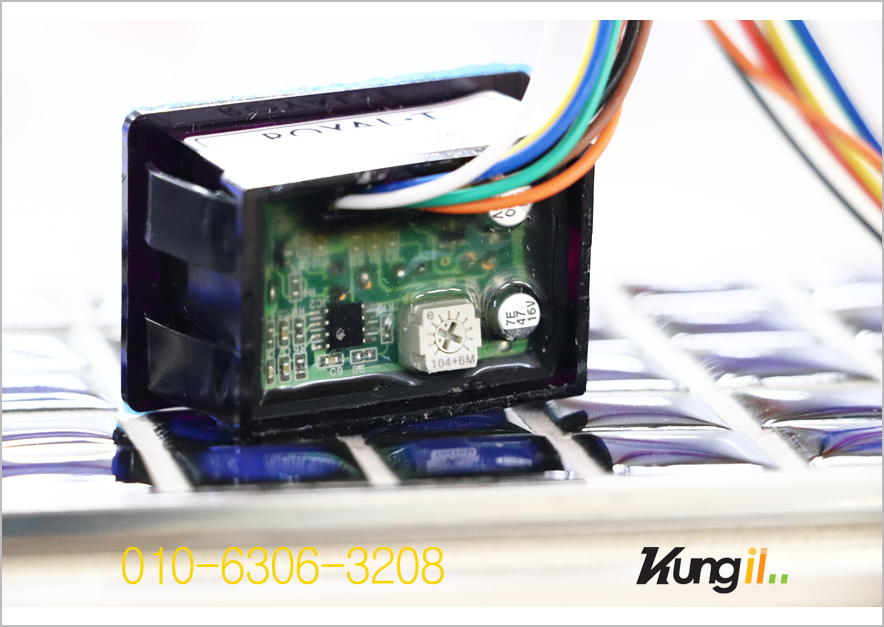

    센서 거리조절 모듈

    센서감도는 이곳에서 조절합니다.  공장에서 소변기부품 출고시 기본값에 설정되어 출고됩니다.

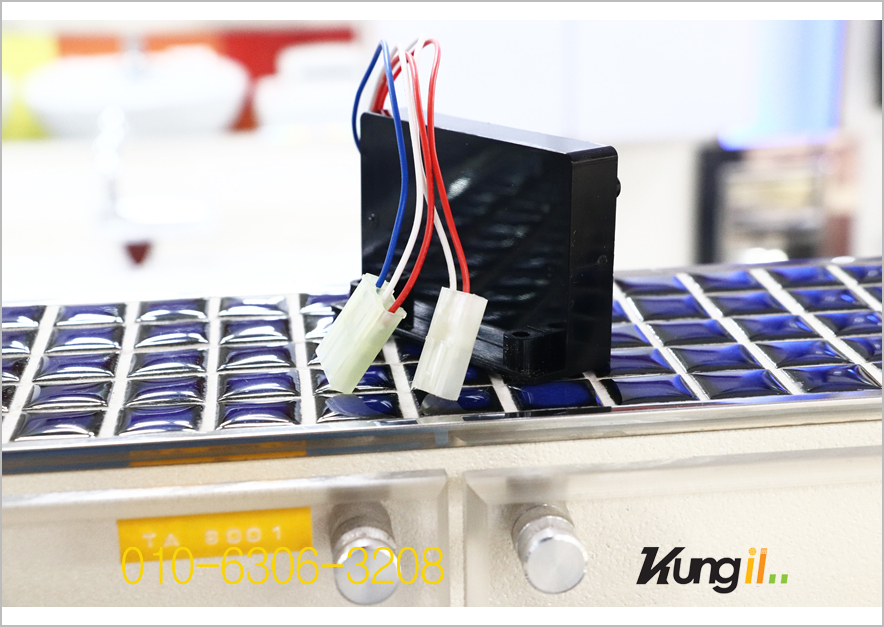

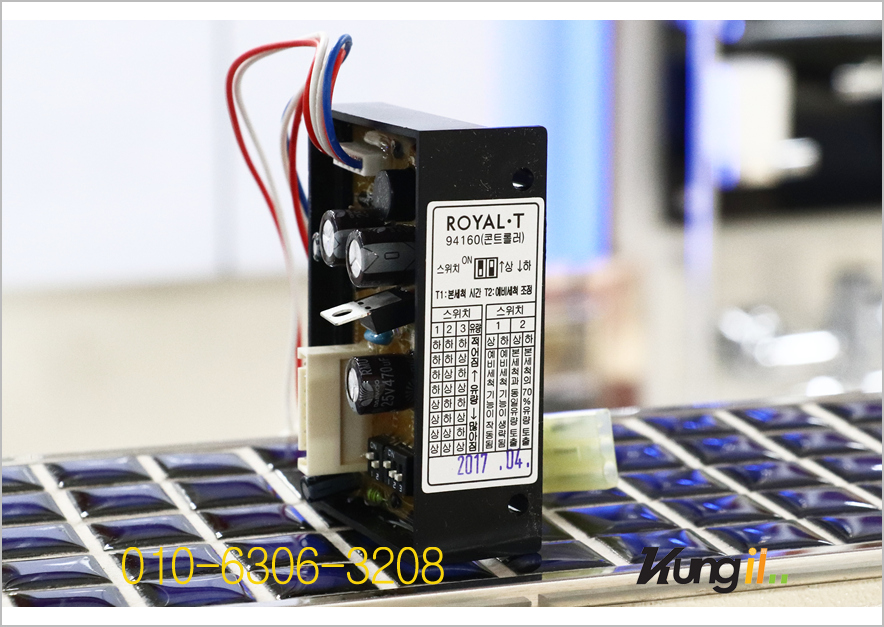

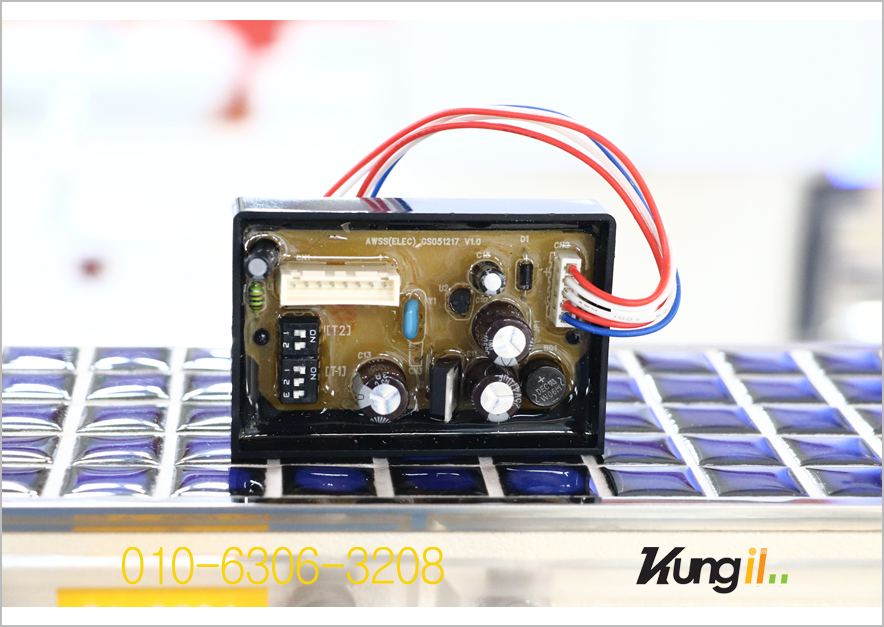

    메인PCB 컨트롤러







    로얄토토 소변감지센서 메인컨트롤러

    소변기 전면센서에서 신호를

    받아 사진에 나와있는 컨트롤러에서 솔밸브쪽으로 세척제어를 해주는 역할을 합니다.  로얄토토제품의 경우 세척시간 또는 예비세척을 조절할 수 있도록 제작되었습니다.

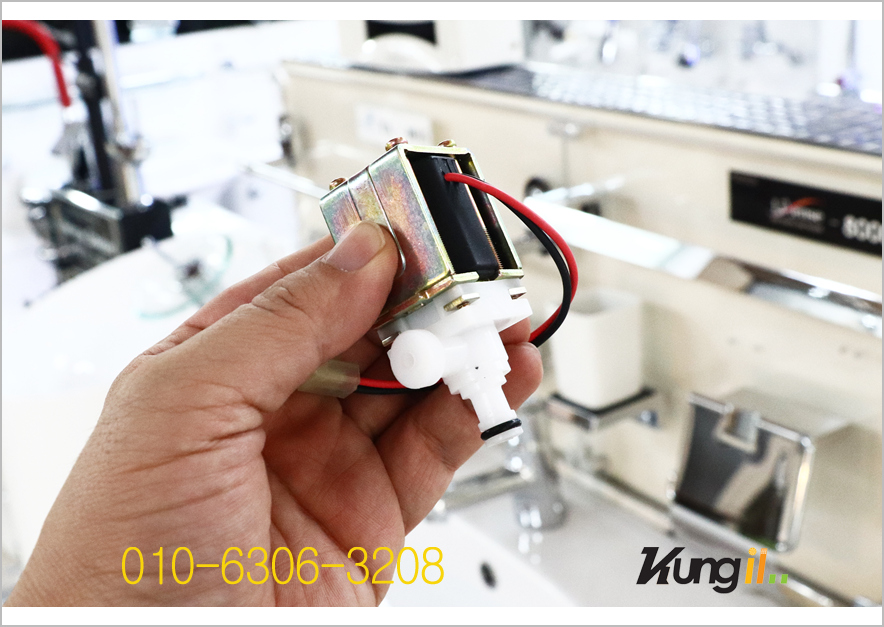

    매립형 솔레노이드밸브(전기식)

    Royal toto 전기식 솔레노이드밸브

    메인컨트롤러에서 신호를 받아 소변기세척을 할때 사용되는 물을 제어해주는 솔레노이드밸브 입니다.

    전기식 및 건전지식 분리되어 사용되는 제품이며, 혼합하여 사용이 불가 합니다.

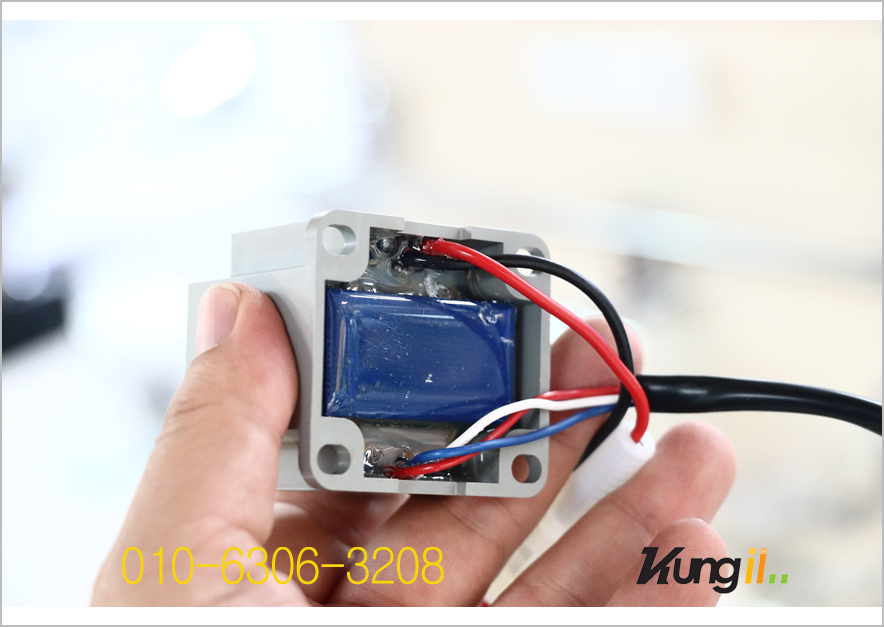

    전원공급 트랜스

    소변기 전원트랜스



    소변기센서에 곧 바로 전기를 사용하지 못하기 때문에

    트랜스를 사용합니다.  소변기센서 제조하는 메이커마다 사용방식이 약간씩 차이가 있으므로,

    타사제품과 호환시켜 사용이 불가합니다.  반듯이 현장에 설치된 제조사의 규격에 맞는 소변기 부속품을 사용하시길 바랍니다.



    *주의사항*

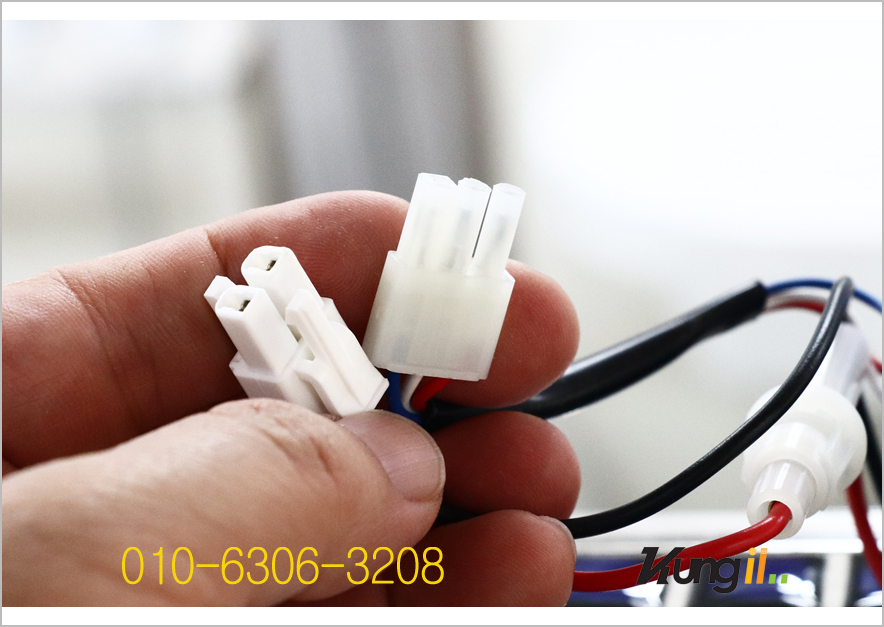

    간혹 소변기부품을 구매하시고 기존 제품과 커넥터가 맞지 않는 경우 임의로 절단 후 개조하여 기존제품에 사용하시는 사례들이 있습니다.  또한 부품이 출고될 때 테스트를 하여 출고해드리기 때문에 불량여부를 사전에 확인 후 제품을 발송하는데, 커넥터를 임의로 개조하여 사용하실 때 제품에 문제가 발생되어 사용이 불가는 한 경우가 있습니다.



    절대 기존에 설치된 부품과 호환시켜 사용하시기 위해 커넥터 임의개조는 하시지 않는 것이 좋습니다.



    마지막으로..

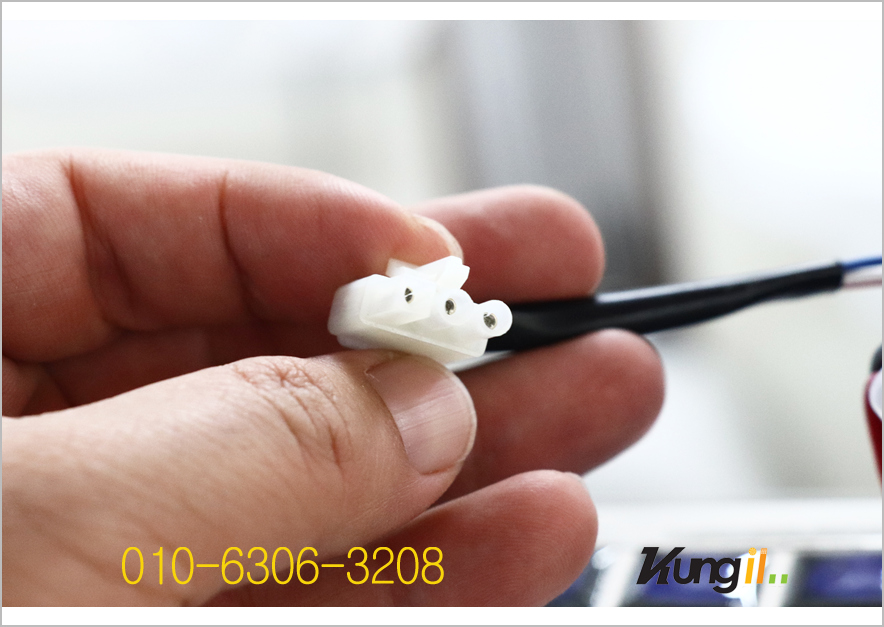

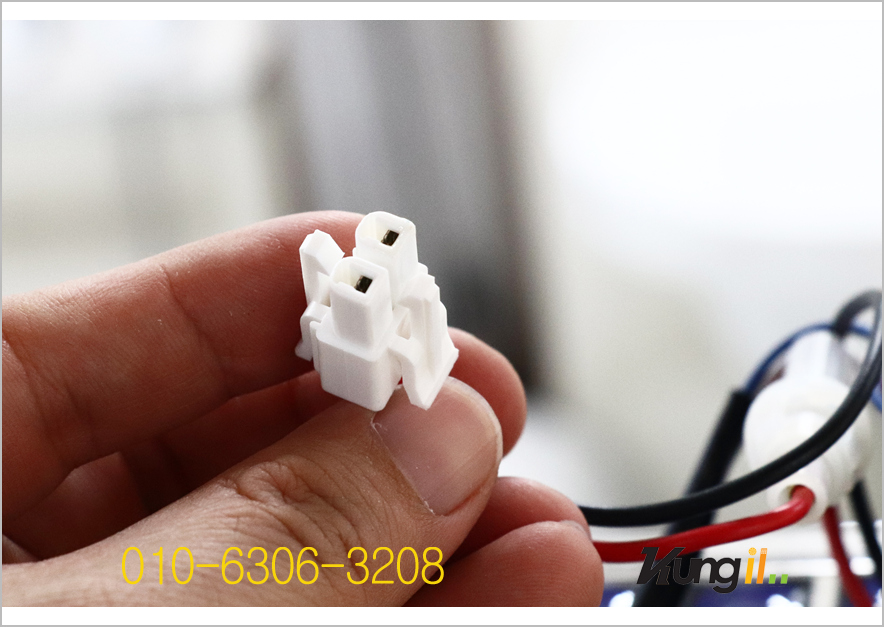

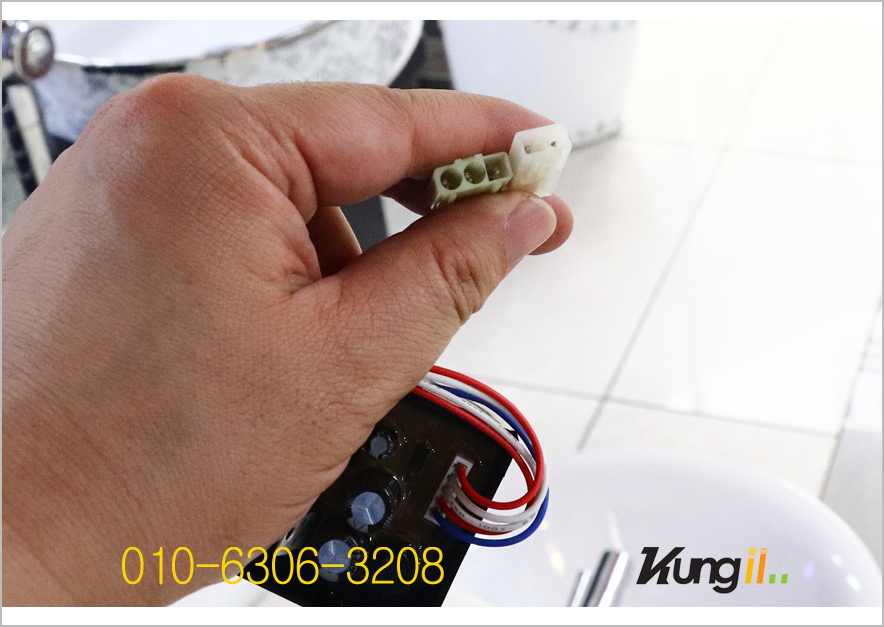

    트랜스와 벽면전기배선과 연결되는 부분입니다.

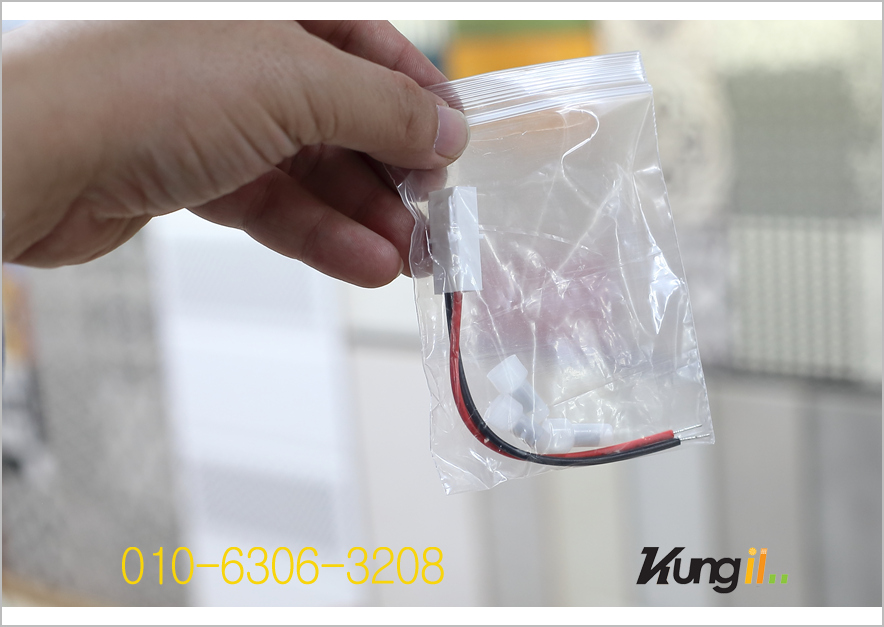

    전기배선과 연결되는 배선커넥터는 별도로 구매가 가능합니다.  만약 새제품이 아닌 기존제품을 사용하시는 경우 배선커넥터는 호환하여 사용이 가능합니다.

    기존제품이 손상된경우 별도의 전기배선 커넥터를 구매하시어 장착하시길 바랍니다.



    RUE200 로얄토토 소변기감지센서 부품을 별도로 구매가능하며,

    공공기관 및 국가기관의 경우 최소의 서류만으로 납품가능합니다.

    (기관 전문 납품업체 입니다.)
